4.5.1. Schrägbild der Pyramide

Das Schrägbild einer Pyramide ist nicht so einfach zu zeichnen. Diese Anleitung zeigt dir Schritt für Schritt wie es geht:

Zeichne zuerst die Vorderseite in der Originallänge

Zeichne nun die Linien nach hinten in einem Winkel von 45° und mit halber Länge

Die hintere Linie wird wieder in Originallänge gezeichnet. Mit dünnen Linien zeichnet man die Diagonalen ein.

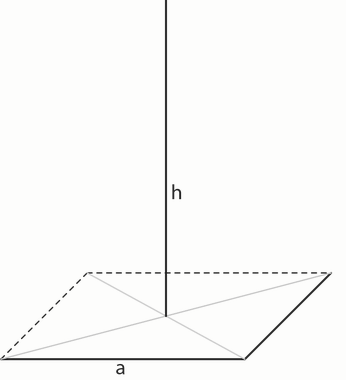

Im Schnittpunkt der diagonalen zeichnet man die Höhe ein.

Nun werden noch alle Ecken mit der Spitze verbunden.
